Thiết kế thi công hệ thống xử lý nước RO EDI/DI

Hệ thống xử lý nước RO EDI/DI công nghiệp tại Cao Nam Phát với công suất đa dạng từ nhỏ đến lớn tùy vào nhu cầu sử dụng khách hàng, nước đầu nguồn được lấy từ nguồn máy hoặc nước khai thác, nước giếng (đã qua xử lý) thông qua hệ thống xử lý RO-EDI/DI để tạo ra nguồn nước siêu tinh khiết ứng dụng trong các ngành y tế, sản xuất dược phẩm, mỹ phẩm cao cấp, các ngành công nghiệp vi điện tử, thiết bị bán dẫn, sản xuất board mạch điện tử, sản xuất chế phẩm ô tô, các ngành công nghiệp có nhu cầu sử dụng nguồn nước có độ dẫn điện cực nhỏ 0,06 microsimens, tương đương điện trở suất lên tới 18,25 Megaohm

1. Hệ thống lọc nước RO-EDI là gì? Đặc tính kỹ thuật của hệ thống lọc nước EDI/DI siêu tinh khiết

Hệ thống lọc nước siêu tinh khiết EDI (Electrodeionization) là một công nghệ khử ion (khử khoáng) bằng điện, là kết hợp giữa quá trình trao đổi ion và màng lọc để loại bỏ các ion và tạp chất khỏi nước. EDI thường được sử dụng như một quá trình loại bỏ ion sau hệ thống lọc bằng màng thẩm thấu ngược RO để tạo ra nước có độ tinh khiết cao. Khử ion bằng điện EDI (Electrodeionization) nó khác với công nghệ khử ion bằng hạt nhựa trao đổi ion DI (Deionization) ở chỗ không cần phải sử dụng các hóa chất để tái sinh hạt trao đổi ion. Hệ thống lọc nước siêu tinh khiết EDI thường được sử dụng trong các ứng dụng yêu cầu nguồn nước có độ tinh khiết cao như trong sản xuất dược phẩm, vi điện tử, bán dẫn, y tế,… và các ngành công nghiệp khác.

Các ion điển hình bao gồm natri, canxi, magiê, clorua, sunfat, nitrat, cacbonat, bicacbonat, ... Hơn 98% các ion này có thể được loại bỏ bằng phương pháp xử lý thẩm thấu ngược (RO) thích hợp. Nguồn nước cũng chứa các chất hữu cơ, khí hòa tan (ví dụ, O2, CO2), kim loại vết và các hợp chất vô cơ ion hóa yếu (ví dụ, bo và silica), những chất này phải được loại bỏ để sử dụng trong hầu hết các quy trình công nghiệp. Hệ thống RO (và tiền xử lý của nó) cũng loại bỏ nhiều tạp chất này.

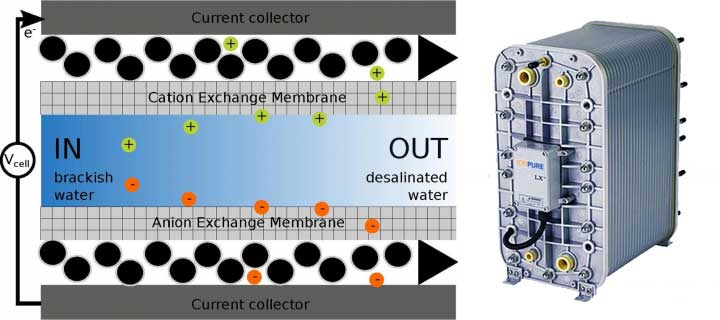

Hệ thống lọc nước EDI hệ thống ro edi cao nam phát

Quá trình EDI hoạt động bằng cách sử dụng điện trường để di chuyển các ion qua các màng trao đổi ion, kết hợp với việc sử dụng nhựa trao đổi ion để loại bỏ các tạp chất. Điều này giúp duy trì quá trình lọc liên tục mà không cần phải sử dụng hóa chất tái sinh như trong các phương pháp trao đổi ion truyền thống DI. Điều này không chỉ giúp cho độ tinh khiết nguồn nước cao hơn, còn tiết kiệm chi phí vận hành và giảm thiểu tác động tiêu cực đến môi trường.

2. Quy trình khảo sát, thiết kế và thi công hệ thống xử lý nước RO EDI/DI

Toàn bộ quy trình thiết kế và lắp đặt tại Cao Nam Phát được thực hiện theo tiêu chuẩn kỹ thuật nghiêm ngặt, quy trình quản lý chất lượng theo tiêu chuẩn ISO 9001-2015, mang lại nguồn nước tinh khiết ổn định và đáp ứng các yêu cầu tiêu chuẩn chất lượng khắt khe của doanh nghiệp.

Bước 1: Xác định nhu cầu và quy mô hệ thống

Lưu lượng nhu cầu sử dụng (L/h hoặc m³/ngày)
Chất lượng nguồn nước yêu cầu (điện trở suất & dẫn điện theo yêu cầu)
Mô hình vận hành: liên tục hay gián đoạn, tự động lập trình hoặc bán tự động.

Bước 2: Khảo sát và phân tích nguồn nước cấp đầu nguồn

Khảo sát vị trí lắp đặt hệ thống.
Xác định nguồn nước đầu vào và lấy mẫu nước kiểm tra.
Phân tích các chỉ tiêu: TDS, độ cứng, ion kim loại, pH, độ đục, vi sinh,…theo quy chuẩn QCVN.
Đánh giá chất lượng nguồn nước đầu vào để thiết kế hệ thống lọc RO – EDI/DI phù hợp với yêu cầu.
Xác định yêu cầu chất lượng nước đầu ra theo tiêu chuẩn ngành (dược phẩm, điện tử, mỹ phẩm…) để thiết kế hệ thống xử lý đáp ứng yêu cầu nhằm bảo đảm chi phí tối ưu nhất cho khách hàng.

Bước 3: Thiết kế sơ đồ công nghệ

Thiết kế sơ đồ nguyên lý hoạt động.
Tính toán công suất, lưu lượng và chất lượng để cập nhật thiết bị.
Lên thiết kế 3D và bố trí thiết bị nhằm đảm bảo phù hợp diện tích lắp đặt của khách hàng.
Tính toán đường ống công nghệ, các loại van, bơm, áp lực và lưu lượng sử dụng.

Bước 4: Lựa chọn thiết bị và vật tư phù hợp

Căn cứ vào tiêu chí và yêu cầu của khách hàng để chọn các loại thiết bị đáp ứng nhu cầu:

Màng RO, module EDI
Bơm tạo áp, bơm cao áp, bơm hồi lưu,..
Hệ thống điều khiển lập trình PLC- HMI hoặc lập trình cơ, cảm biến, lưu lượng kế, đồng hồ dẫn điện.
Đường ống công nghệ (UPVC, PPR, inox vi sinh 304, inox vi sinh 316L…), khung đỡ...

Bước 5: Thi công lắp đặt hệ thống

Gia công khung và bố trí thiết bị theo bản vẽ thiết kế.
Lắp đặt đường ống công nghệ, bồn chứa, van, tủ điều khiển.
Kết nối toàn bộ thiết bị theo bản vẽ.
Kết nối tủ điều khiển điện, cài đặt hiệu chỉnh tín hiệu thiết bị.
Đảm bảo lắp đặt theo tiêu chuẩn an toàn và kỹ thuật theo quy chuẩn ISO 9001-2015.

Bước 6: Vận hành thử nghiệm, Hiệu chỉnh và Đo kiểm

Vận hành thử không tải và có tải.
Súc rửa hệ thống, cân chỉnh ổn định áp lực, điều chỉnh lưu lượng.
Quan trắc, kiểm tra chất lượng mẫu nước sau RO và EDI/DI.
Điều chỉnh thông số để đạt tiêu chuẩn nước đầu ra theo yêu cầu.
Lập biên bản nghiệm thu vận hành

Bước 7: Bàn giao và đào tạo vận hành

Hướng dẫn vận hành và xử lý sự cố
Bàn giao sơ đồ công nghệ, bản vẽ hoàn công, hướng dẫn bảo trì
Cam kết chất lượng nước đầu ra
Thiết lập lịch bảo trì định kỳ

3. Cấu tạo và thông số kỷ thuật cơ bản của hệ thống lọc nước EDI siêu tinh khiết

Model: NP-RO-EDI
Công suất: 250 lít/giờ, 500 lít/giờ, 1000 lít/giờ, 2000 lít/h. 5000 lít/giờ,...10m3/giờ, 50m3/giờ,…
Điện thế: 220/380V - 50 Hz
Quy cách khung Inox: theo công suất (cm)
Chất lượng nước đầu ra: Nước siêu tinh khiết có độ dẫn điện cực nhỏ từ 0,06 -0,1Microsimens ((µS/cm) tương đương điện trở suất từ 12-18,25 Megaohm (MΩ). ̣tùy thuộc vào nhu cầu sử dụng để chọn thiết kế hệ thống xử lý EDI hoặc DI đạt chất lượng phù hợp theo yêu cầu.
Màng lọc RO: theo công suất (loại màng Dow - USA), Nanotech Nga, LG Chem, Vontron,… hoặc các thương hiệu thông dụng khác theo tiêu chí yêu cầu.
Hệ thống bơm:

Hệ thống bơm tạo áp- trợ áp và cao áp: Sử dụng các hãng bơm, dòng bơm buồng cánh bằng inox, chất lượng ổn định đã được kiểm chứng qua sử dụng như: Ebara, Pentax, APP, Shimge, Ewala,…hoặc các dòng bơm theo tiêu chí yêu cầu.
Công suất bơm: Chọn công suất bơm theo thiết kế phù hợp với công suất của hệ thống.

Hệ thống xử lý làm mềm nước qua hệ cột xử lý, chất liệu là composite hoặc inox:

Hệ cột cấp 1: cột xử lý thô, đa năng khử phèn sắt, lọc tạp chất cặn bả.
Hệ cột cấp 2: là cột lọc khử mùi ,vị màu sắc, độc tố trong nước, các tạp chất hữu cơ có hại, thuốc trừ sâu ...
Hệ cột cấp 3: là cột trao đổi ion, khử ion kim loại làm mềm nước.

Hệ thống diệt khuẩn: Đèn tia cực tím.
Phin lọc xác khuẩn: inox 304/316 – lõi lọc 0,2micron.
Máy khử khoáng EDI:

Các hãng thường sử dụng ổn định chất lượng như Snowpure – USA; Canpure – China,…hoặc các hãng khác theo tiêu chí yêu cầu.
Công suất và lưu lượng: Tùy theo công suất của hệ thống thiết kế từ 500PL/H đến 5000L/H cho 1 module.

Hệ thống Đồng hồ hiển thị: độ điện dẫn, điện trở suất, tổng chất rắn hòa tan (TDS) của nước tinh khiết, màn hình hiển thị bằng LCD.
Tủ điều khiển: Tự động được lập trình PLC – HMI hoặc tự động cài đặt cơ.
Hệ thống bồn chứa thành phẩm: chất liệu chống ăn mòn bằng SUS316 được thi công theo tiêu chuẩn vi sinh, hoặc nhựa LLDPE.
Hệ thống mạch ngắt điện tự động, mạch bảo vệ bơm, mạch bảo vệ toàn bộ hệ thống

Cấu tạo của hệ thống xử lý nước siêu tinh khiết RO-EDI

Tùy vào nhu cầu sử dụng mà thiết kế hệ thống xử lý nước RO-EDI cho phù hợp với nhu cầu sử dụng, công suất từ 500 lít/giờ cho đến 10.000 lít/giờ hoặc lớn hơn.
Đường ống công nghệ kết nối trong hệ thống cũng tùy nhu cầu và tiêu chuẩn sử dụng mà dùng inox 304/316 vi sinh hay PPR hoặc UPVC theo yêu cầu tiêu chuẩn của chủ đầu tư.

4. Ưu điểm và ứng dụng của công nghệ lọc nước khử khoáng EDI

Độ tinh khiết cao: Hệ thống lọc nước khử khoáng EDI có khả năng loại bỏ gần như hoàn toàn các ion và tạp chất, đảm bảo nước đạt đến mức độ tinh khiết cao nhất. Điều này rất quan trọng đối với các ngành công nghiệp yêu cầu chất lượng nước cực kỳ cao như dược phẩm, điện tử và thực phẩm.

Tiết kiệm năng lượng: So với các phương pháp lọc nước truyền thống, hệ thống EDI không sử dụng hóa chất và tiêu tốn ít năng lượng hơn, giúp tiết kiệm chi phí vận hành và bảo vệ môi trường.

Dễ dàng bảo trì: Hệ thống được thiết kế với cấu trúc đơn giản và dễ dàng bảo trì. Các module EDI có thể được thay thế một cách nhanh chóng mà không ảnh hưởng đến hoạt động của toàn hệ thống.

Hiệu suất ổn định: Nhờ vào hệ thống điều khiển và quan trắc giám sát tự động, các thiết bị EDI đảm bảo hiệu suất hoạt động ổn định và liên tục, đáp ứng nhu cầu sử dụng nước tinh khiết cao của các ngành công nghiệp.

Công nghệ lọc nước EDI được ứng dụng trong nhiều lĩnh vực như:

Dược phẩm, Y tế..
Ngành vi điện tử, sản xuất thiết bị bán dẫn,…
Phòng thí nghiệm, thực nghiệm.
Công nghệ điện phân, sản phẩm điện quang, công nghiệp phun, rửa bề mặt, sơn mạ, nước làm mát (chiller) cho các lò nung cao tần.
Chế phẩm ô tô và các sản phẩm kĩ thuật khác.

Hệ thống lọc nước tinh khiết khử khoáng RO EDI cho ra nguồn nước siêu tinh khiết chất lượng cao. Đây chính là giải pháp cho nhiều ngành công nghiệp đòi hỏi nước siêu sạch, nước loại bỏ hoàn toàn ion. Với nhiều ưu điểm nổi bật, lọc nước EDI chính là một công nghệ xử lý nước siêu tinh khiết của hiện tại và tương lai.

5. Dịch vụ thiết kế và lắp đặt hệ thống EDI tại Cao Nam Phát

Cao Nam Phát cung cấp dịch vụ thiết kế và lắp đặt hệ thống EDI chuyên nghiệp, giúp doanh nghiệp tạo nguồn nước siêu tinh khiết đạt chuẩn cho sản xuất dược phẩm, điện tử, thực phẩm, mỹ phẩm và phòng thí nghiệm.

Chúng tôi tối ưu toàn bộ quy trình từ khảo sát, thiết kế, lựa chọn thiết bị, thi công đến vận hành – đảm bảo hệ thống EDI hoạt động ổn định, độ dẫn điện thấp, chất lượng nước ổn định và tiết kiệm chi phí. Với kinh nghiệm triển khai nhiều dự án RO – EDI công suất lớn, Cao Nam Phát luôn cam kết mang đến giải pháp đúng kỹ thuật, bền bỉ và phù hợp với từng yêu cầu thực tế của khách hàng.

Để được tư vấn khảo sát và lắp đặt lắp Hệ thống lọc nước EDI siêu tinh khiết hoạt động lâu bền, chất lượng nước ổn định, Chi phí sử dụng ưu việt, giá cả đầu tư phù hợp vui lòng liên hệ qua số điện thoại 0933 503 117 để được tư vấn.
